  電子封裝是一種將半導體集成電路上絕緣材料打包的技術，在芯片上是至關重要。所以看來電子封裝的選材堪憂重要，而且在電子封裝上用的基板材料要求都是低成本、易加工、高導熱性與絕緣等特性。

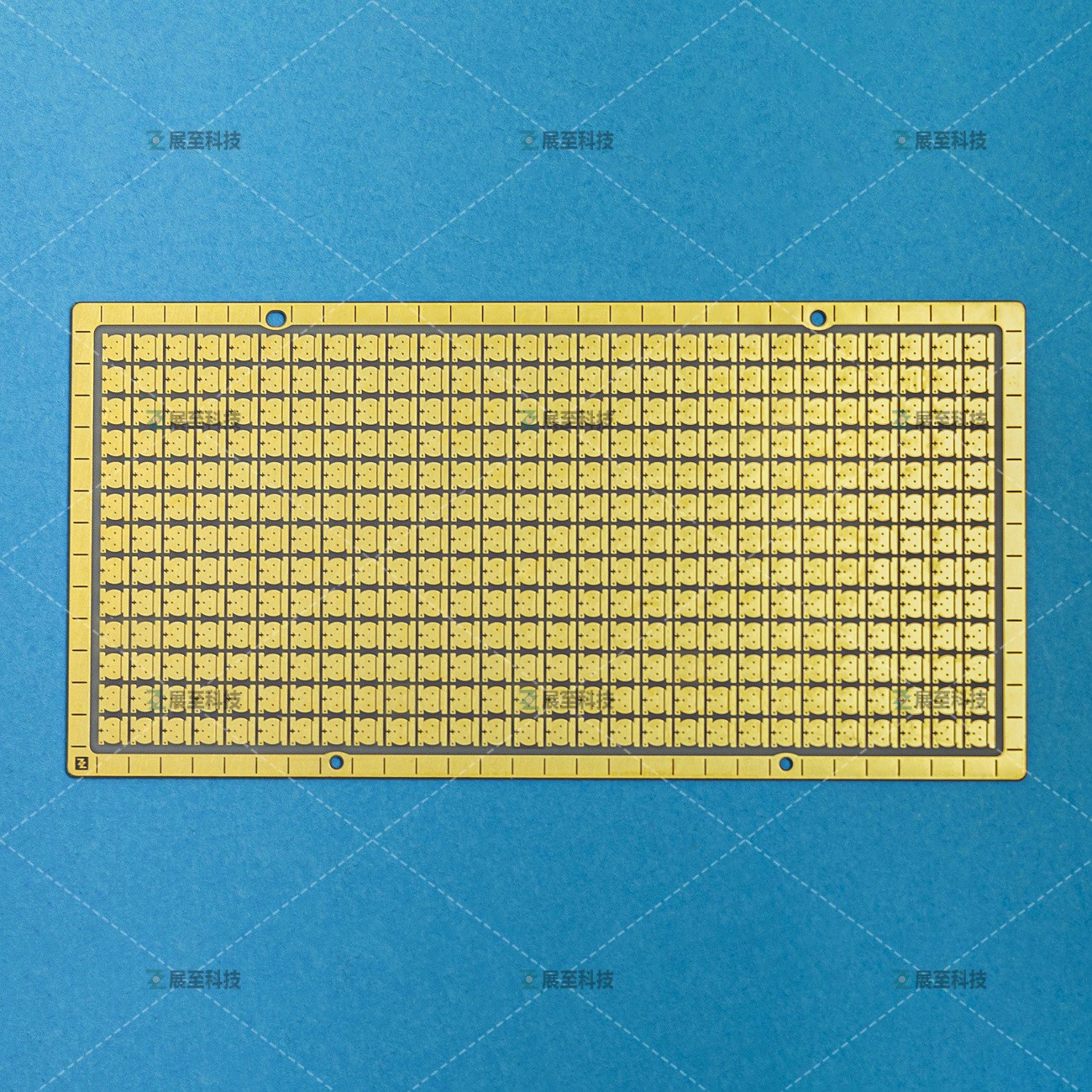

一、dpc陶瓷基板直接電鍍銅工藝過程

  dpc又稱為直接鍍銅陶瓷基板因?yàn)槠渲谱髦袑⑻沾苫M(jìn)行前處理清洗，然后利用真空濺射方式在基片表面沉積Ti/Cu層作為種子層，接著以光刻、顯影、刻蝕工藝完成線路制作，最后再以電鍍/化學鍍方式增加線路厚度，待光刻膠去除后完成基板制作。

  dpc陶瓷基板制備工藝，首先利用激光在陶瓷基片上制備通孔[孔徑一般為60~120μm]，然后在利用超聲波清洗陶瓷基片。采用了磁控濺射技術在陶瓷基片的表面沉積金屬種子層[Ti/Cu]，接著就是通過光刻、顯影完成線路層制作，最后采用電鍍填孔和增厚金屬線路層，并通過表面處理提高基板可焊性與抗氧化性，最后去干膜、刻蝕種子層完成基板制備。

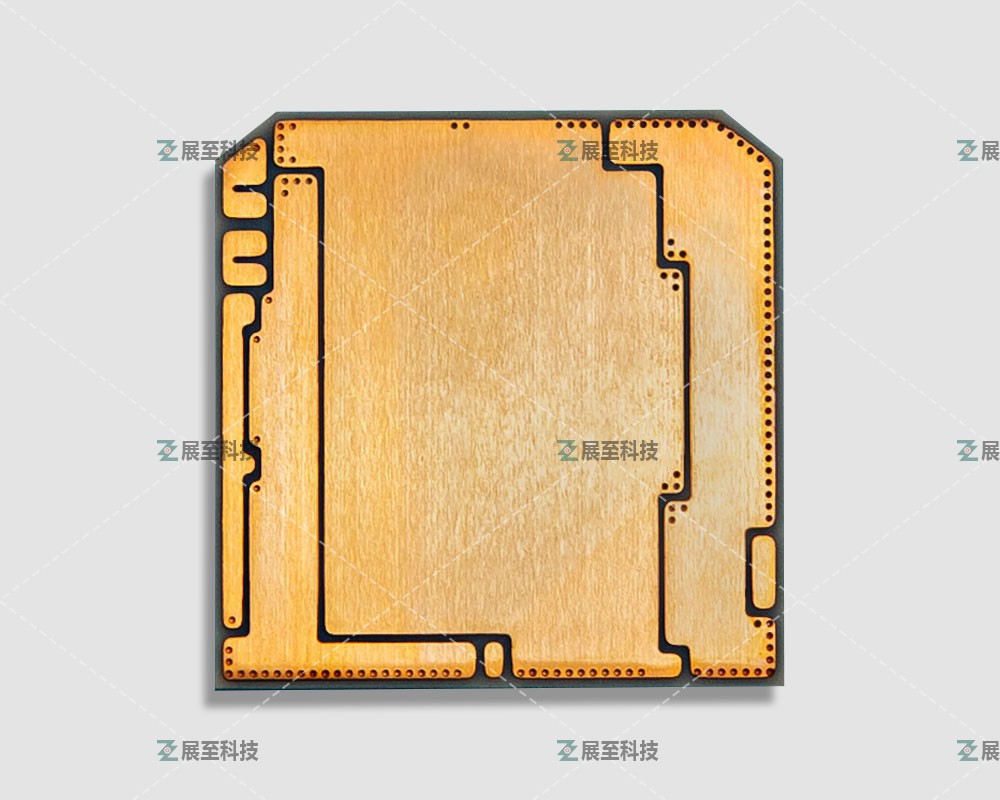

二、dpc陶瓷基板優勢特點及關鍵技術

  1.優勢

   采用半導體微加工技術，陶瓷基板上金屬線路更加精細[線寬/線距可低至30-50μm，與線路層厚度相關]。

   采用激光打孔與電鍍填孔技術，實現了陶瓷基板上/下表面垂直互聯，可實現電子器件三維封裝與集成，可降低器件體積。

   采用電鍍生長控制線路層厚度[一般為10-100μm]，并通過研磨降低線路層表面粗糙度。

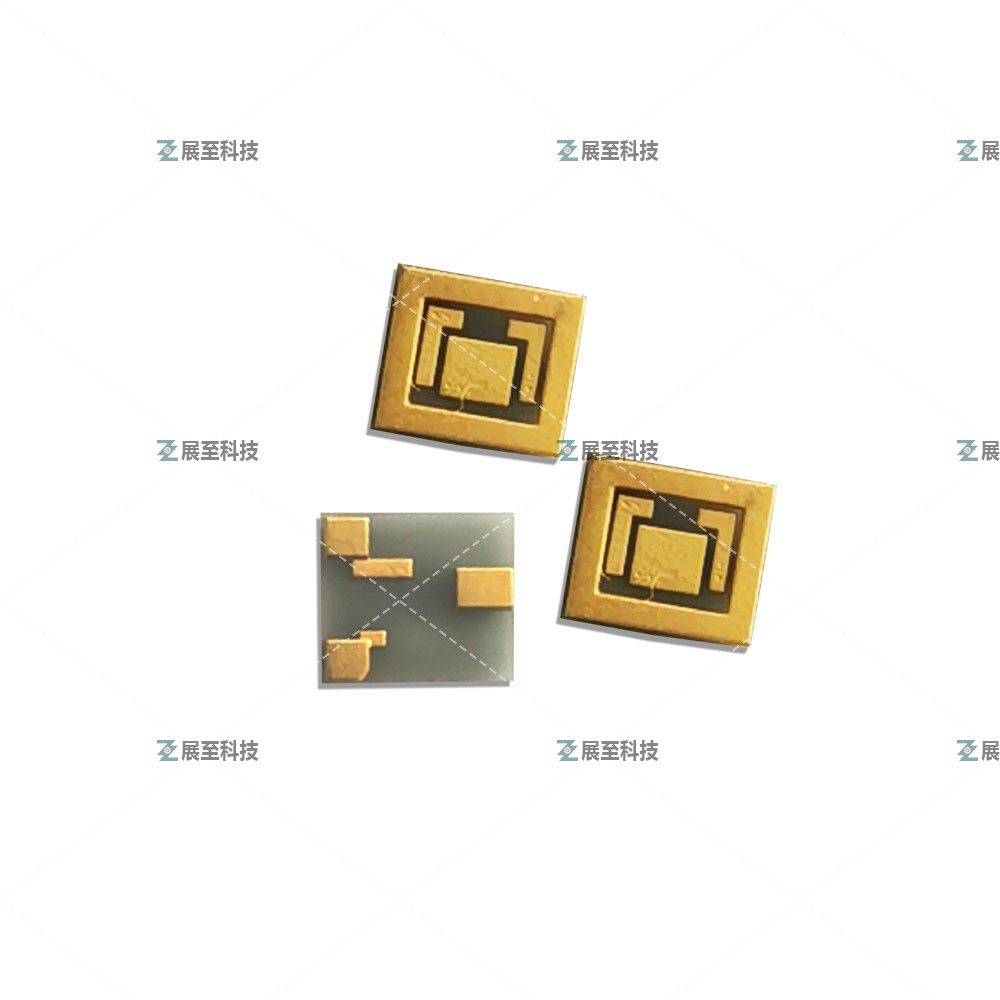

  2.關鍵技術

   金屬線路層和陶瓷基片中的結合強度，因?yàn)榻饘倥c陶瓷間熱膨脹系數差較大，為了降低界面應力，都是需要在銅層與陶瓷間增加過渡層，從而提高界面結合強度。并且由過渡層與陶瓷間的結合力主要以擴散附著及化學鍵為主，所以常選擇Ti、Cr及Ni等活性較高、擴散性好的金屬作為過渡層[也作為電鍍種子層]。

   電鍍填孔也是dpc陶瓷基板制備的主要關鍵技術。在目前dpc基板中的電鍍填孔大多采用脈沖電源，因?yàn)槠浼夹g(shù)優勢要包括：易于填充通孔，降低孔內鍍層缺陷、表面鍍層結構致密、厚度均勻等，甚至可采用較高電流密度進行電鍍來提高沉積效率。
