展至科技LED陶瓷基板有著良好的導熱性、耐熱性、絕緣性、低熱膨脹系數和成本的不斷降低,在電子封裝中特別是功率電子器件例如IGBT (絕緣柵雙極晶體管)、LED (激光二極管)、大功率LED (發光二極管)、CPV (聚焦型光伏)封裝中的應用越來越廣泛。
而DPC LED陶瓷基板可以解決這個問題,因?yàn)樘沾杀旧砭褪墙^緣體,散熱性能也好,DPC陶瓷電路板可將芯片直接固定在陶瓷上,便不需要在陶瓷上面再做絕緣層了。
DPC陶瓷基板是采用的是磁控濺射工藝,也是目前在陶瓷基板行業里是一種比價常用的工藝,可以加工精密線路,在LED照明以及功率模組方面用的比較多。
一、DPC LED陶瓷基板概念
DPC陶瓷基板因?yàn)槭怯弥苯渝冦~(DPC)工藝,主要用蒸發、磁控濺射等面沉積工藝進行基板表面金屬化。先是在真空條件下濺射鈦,鉻然后再是銅顆粒,最后電鍍增厚,接著以普通PCB工藝完成線路制作,最后再以電鍍/化學鍍沉積方式增加線路的厚度。
二、DPC LED陶瓷基板應用

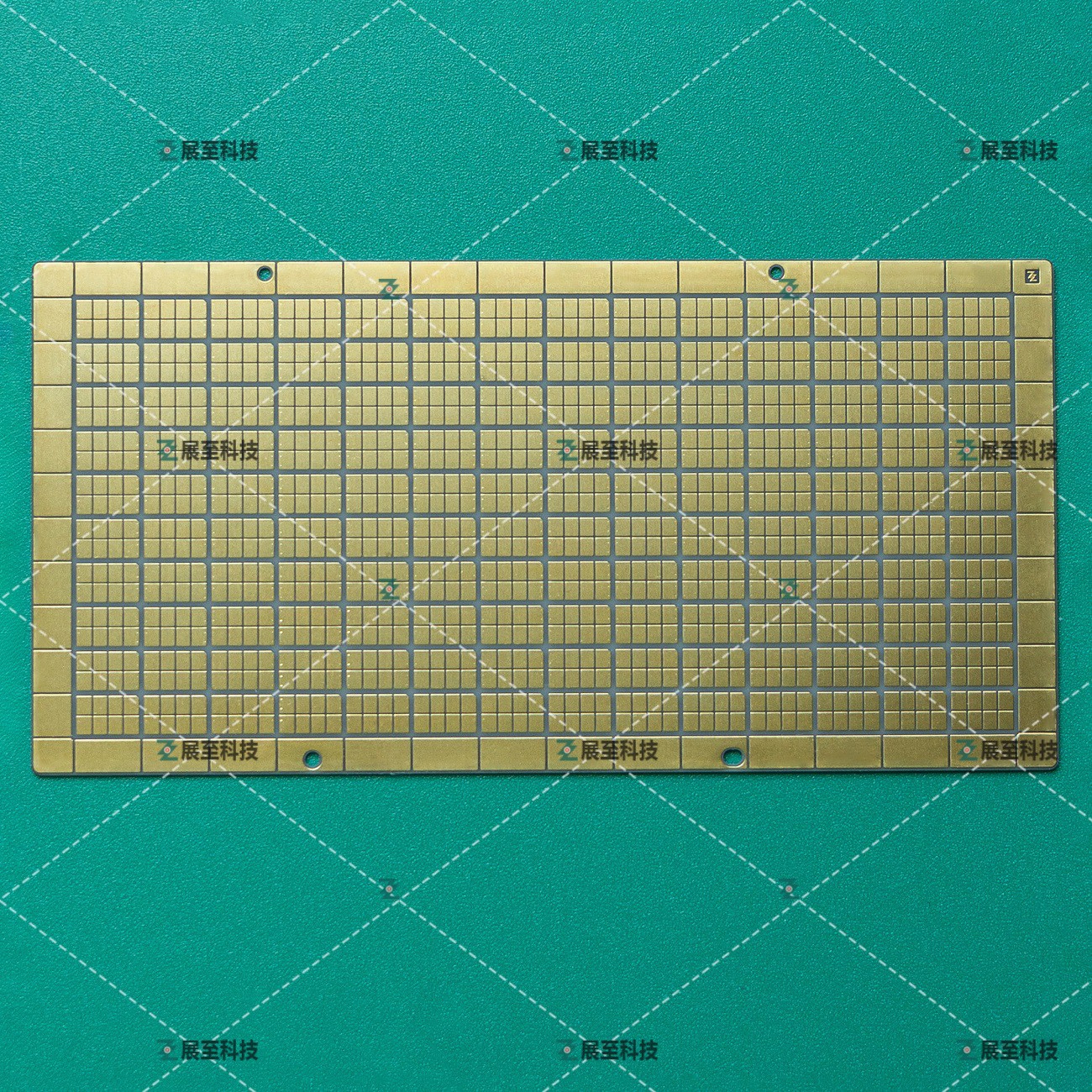

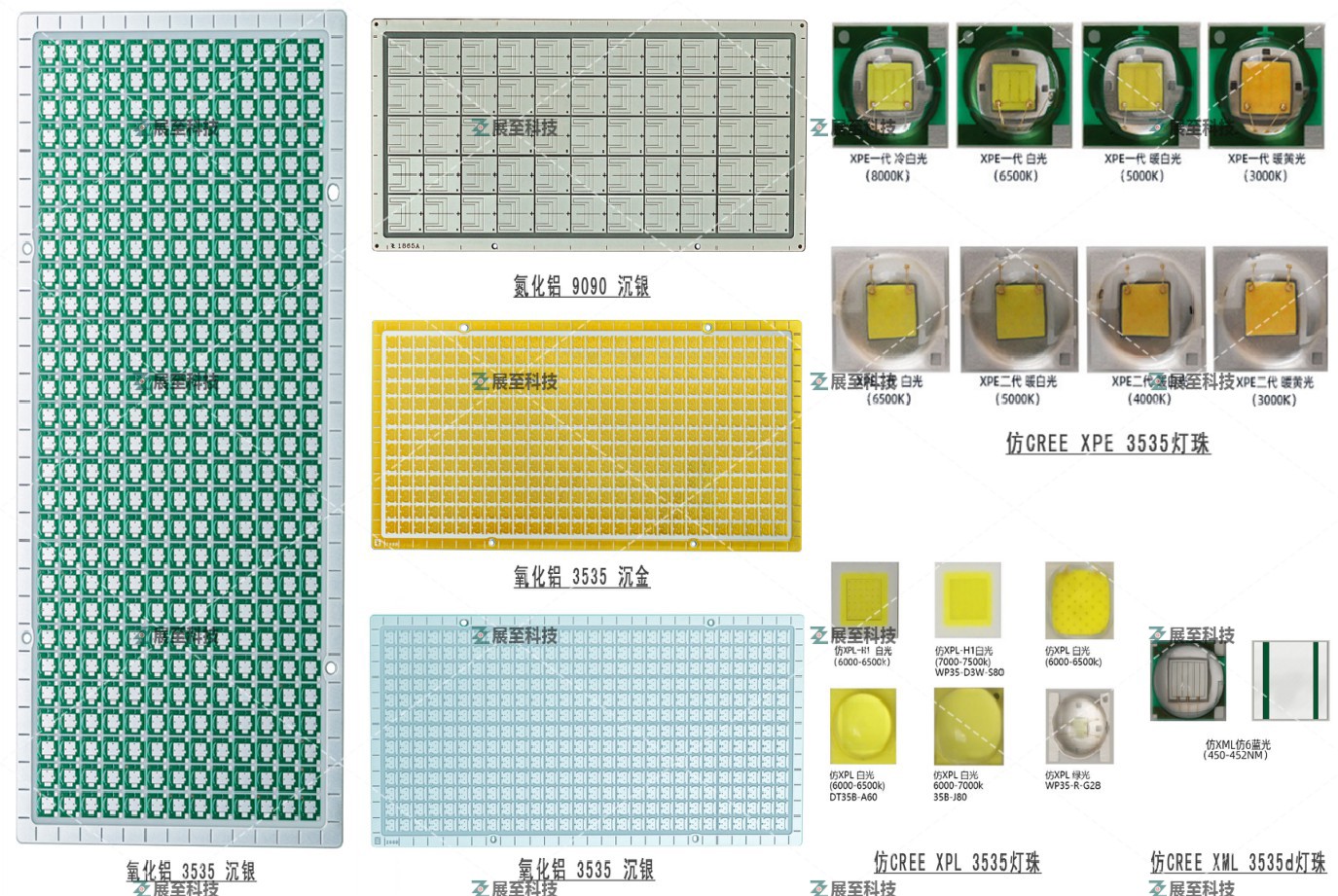

除可普遍應用于大功率LED照明、汽車大燈、手機閃光燈、紫外LED等大功率LED范疇外,DPC陶瓷基板在在半導體激光器、電力電子功率器件、微波、光通訊、VCSEL、射頻器件等范疇也有較好的應用前景,市場空間非常宏大。
三、DPC LED陶瓷基板特點:
1、低通訊損耗:部分陶瓷材料(例如氧化鋁)本身的介電常數使得信號損耗更小。
2、高熱導率:氧化鋁陶瓷的熱導率是15~35w/mk,氮化鋁陶瓷的熱導率是170~230w/mk,芯片上的熱量直接傳導到陶瓷片上面,無需絕緣層,可以做到相對更好的散熱。
3、更匹配的熱膨脹系數:芯片的材質一般是Si(硅)GaAS(砷化鎵),陶瓷和芯片的熱膨脹系數接近,不會在溫差劇變時產生太大變形導致線路脫焊、內應力等問題。
4、高結合力:陶瓷電路板產品的金屬層與陶瓷基板的結合強度高,最大可以達到45MPa(大于1mm厚陶瓷片自身的強度)。
5、高運行溫度:陶瓷可以承受波動較大的高低溫循環,甚至可以在600度的高溫下正常運作。
6、高電絕緣性:陶瓷材料本身就是絕緣材料,可以承受很高的擊穿電壓。
