陶瓷和銅的“結晶”

陶瓷和金屬往往給人特性相反的印象——廣義上，陶瓷屬于“無機非金屬材料”，更加從側面印證了它們的大相徑庭。

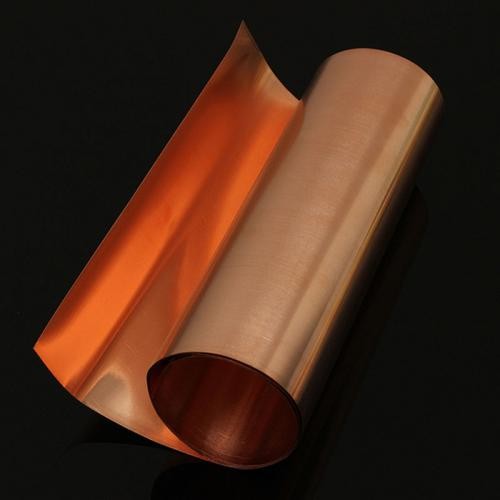

                        散熱快、絕緣、高硬度                                                                                      高導熱、導電、延展性

    但是材料科學家們并不想放棄各自的巨大優勢，反而開發了陶瓷金屬化的工藝，這對強強聯合“夢幻組合”正在半導體封裝基板上大放異彩。

    如果芯片是尖端科技的“指揮官”，那圍繞著芯片的封裝材料就像鋼鐵俠的戰衣——一邊保護“指揮官”免受傷害，一邊最大限度發揮其專長。其中，封裝基板用于承載芯片，起著將芯片與母板連結的關鍵作用。

    陶瓷“恪盡職守”，以高導熱、耐高溫、較低的熱膨脹系數、高強度、耐腐蝕以及高絕緣、抗輻射等優勢，使芯片獲得更堅實的保護和更優的熱管理；金屬則需要“肩負連結任務”，薄薄一層覆在陶瓷表面上，使其導電，再利用金屬引線等的焊接實現與母板的結合：陶瓷和金屬能有多“親密”，直接關系到密封效果。

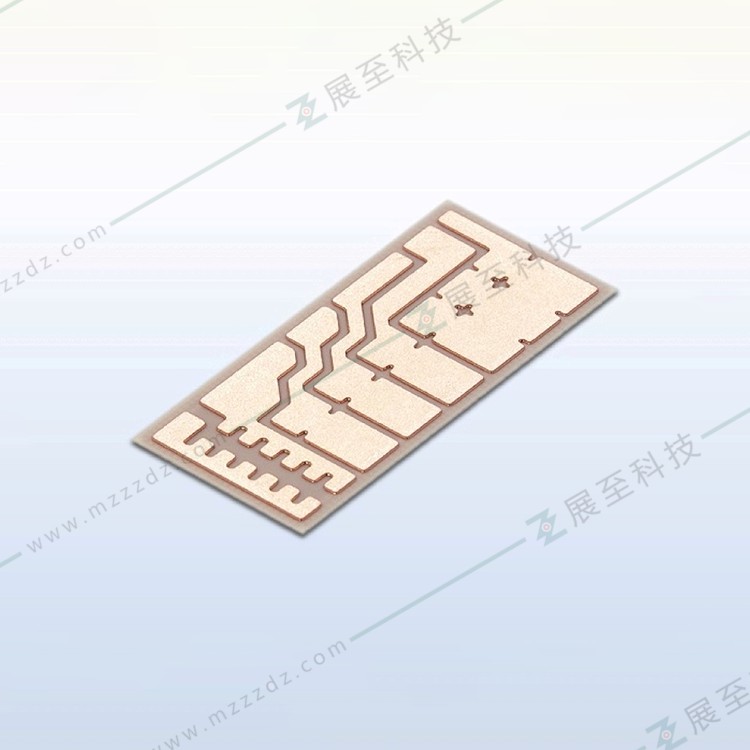

      “索性硬上”是方法之一，直接銅鍵合（Direct Copper Bonding - DCB）法將純銅直接熔焊至氧化鋁上，工序簡單，從而成本友好，早在上世紀六七十年代就獲得關注，迄今仍得到廣泛應用。

       但在5G、智能物聯、新能源、電動汽車等蓬勃發展的今天，半導體芯片功率不斷提升，輕量化、高集成化的趨勢愈發明顯，也對封裝提出了更嚴苛的要求。

        活性金屬釬焊（Active Metal Brazed - AMB）技術發展于DCB的基礎上，以性能大幅提升的氮化硅陶瓷替代氧化鋁，更在陶瓷和純銅之間增加活性金屬釬料，采用高溫真空釬焊，需要額外的絲印工藝和蝕刻工藝。但AMB陶瓷基板的優勢也更加明顯，它不僅具有更高的熱導率、更好的銅層結合力，還實現熱阻更小、可靠性更高，也讓其成為電動汽車、軌道交通、光伏逆變、風力發電、智能電網等大功率、大電流器件的不二選擇。

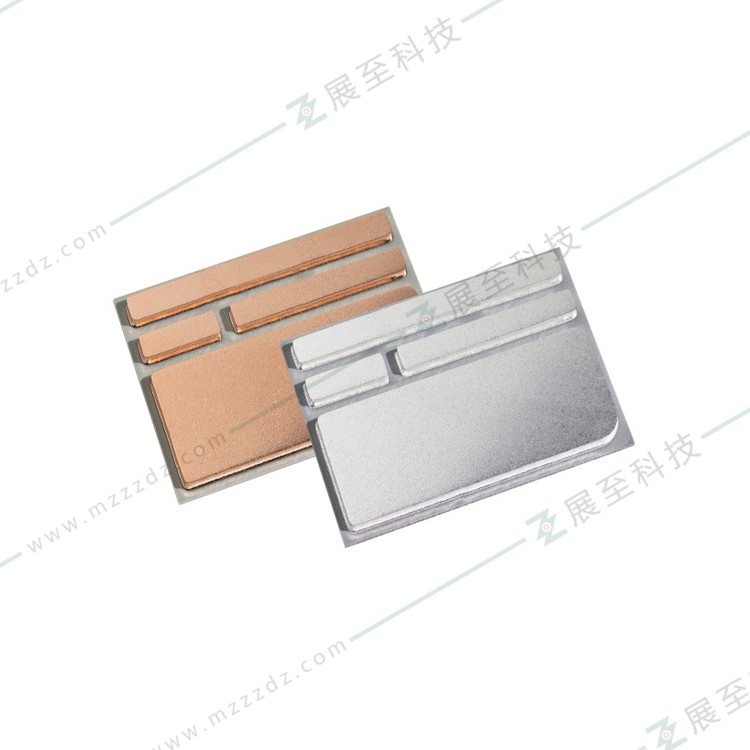

    展至電子擁有豐富的DCB和AMB經驗，進而持續精進，在材料和工藝上實現雙重創新，研發出極大限度的提高可靠性和成本效益的新產品活性金屬釬焊（AMB）氮化硅基板。
