AlN應用性能出眾(四）

DPC 高精度可互連優勢，LED 領域需求量大

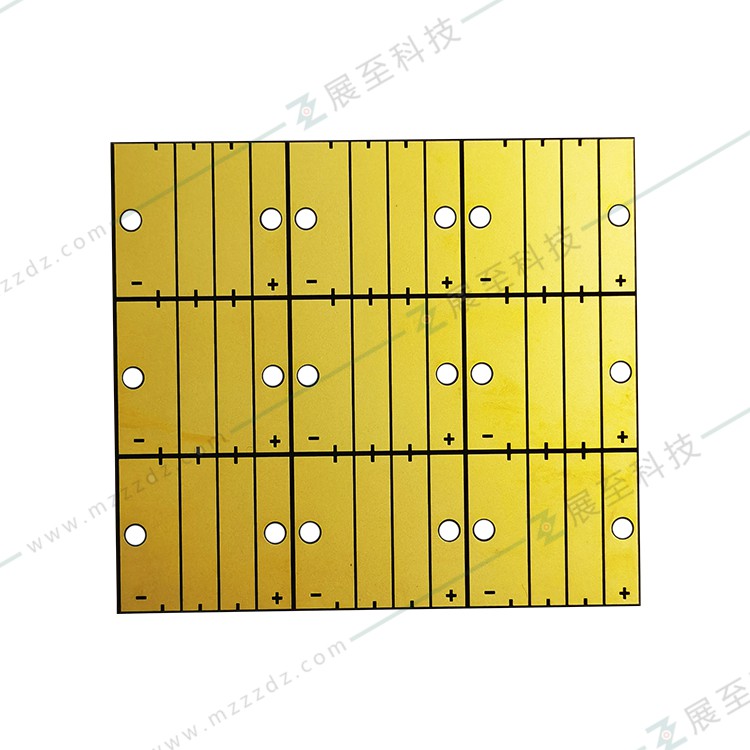

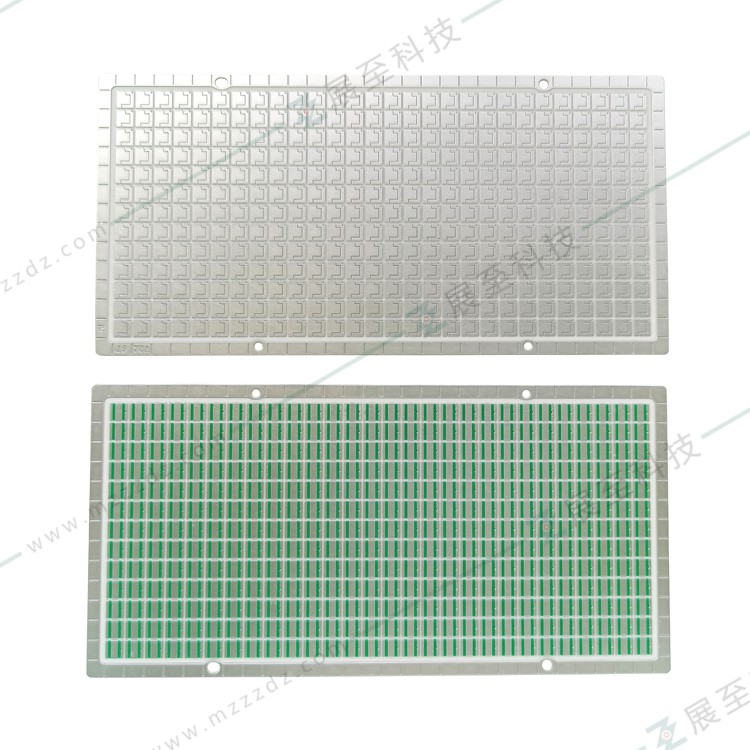

DPC工藝常用于大功率LED封裝。由于陶瓷基板具有高絕緣、高導熱和耐熱、低膨脹等特性，特別是采用垂直通孔技術的DPC陶瓷基板，可有效滿足倒裝共晶、COB(板上芯片封裝)、CSP(芯片尺寸封裝)等技術白光LED封裝需求。DPC陶瓷基板制備前端采用了半導體微加工技術(濺射鍍膜、光刻、顯影等)，后端則采用了印刷線路板(PCB)制備技術(圖形電鍍、填孔、表面研磨、刻蝕、表面處理等)，技術優勢明顯。具體特點包括：(1)采用半導體微加工技術，陶瓷基板上金屬線路更加精細(線寬/線距可低至30μm~50μm，與線路層厚度相關)，因此DPC基板非常適合對準精度要求較高的微電子器件封裝；(2)采用激光打孔與電鍍填孔技術，實現了陶瓷基板上/下表面垂直互聯，可實現電子器件三維封裝與集成，降低器件體積；(3)采用電鍍生長控制線路層厚度(一般為10μm~100μm)，并通過研磨降低線路層表面粗糙度，滿足高溫、大電流器件封裝需求；(4)低溫制備工藝(300°C以下)避免了高溫對基片材料和金屬線路層的不利影響，同時也降低了生產成本。綜上所述，DPC基板具有圖形精度高，可垂直互連等特性。

DPC陶瓷基板制備工藝：首先利用激光在陶瓷基片上制備通孔(孔徑一般為60μm~120μm)，隨后利用超聲波清洗陶瓷基片；采用磁控濺射技術在陶瓷基片表面沉積金屬種子層(Ti/Cu)，接著通過光刻、顯影完成線路層制作；采用電鍍填孔和增厚金屬線路層，并通過表面處理提高基板可焊性與抗氧化性，最后去干膜、刻蝕種子層完成基板制備。

DPC基板也存在一些不足：(1)金屬線路層采用電鍍工藝制備，環境污染嚴重；(2)電鍍生長速度低，線路層厚度有限(一般控制在10μm~100μm)，難以滿足大電流功率器件封裝需求。目前DPC陶瓷基板主要應用于大功率LED封裝，生產廠家主要集中在我國臺灣地區，目前梅州展至科技也已實現量產。

LED芯片對于散熱要求極為苛刻，車載照明將進一步提升AlN基板的需求。目前單芯片1W大功率LED已產業化，3W、5W，甚至10W的單芯片大功率LED也已推出，并部分走向市場。這使得超高亮度LED的應用面不斷擴大，從特種照明的市場領域逐步走向普通照明市場。由于LED芯片輸入功率的不斷提高，對這些功率型LED的封裝技術提出了更高的要求。而傳統的基板無法承載高功率的熱能，氮化鋁陶瓷具有良好的導熱和絕緣性能，能夠提高LED功率水平和發光效率。功率LED已經在戶外大型看板、小型顯示器背光源、車載照明、室內及特殊照明等方面獲得了大量應用。
