智能手機的相機就像它的眼睛。拍照、錄像、掃碼、人臉識別等日常生活中,我們都離不開它。對于智能手機的攝像頭來說,圖像傳感器就像它的視網膜,利用光電器件的光電轉換功能。將感光面上的光像轉換成與光像成比例的電信號。與光電二極管、光電晶體管等“點”光源的感光元件相比,圖像傳感器是一種將其受光面上的光像分成許多小單元,并轉換成可用電信號的功能器件。
CMOS是應用當代大規模半導體集成電路生產技術可以生產的圖像傳感器,具有良率高、集成度高、功耗低、價格低等特點。 CMOS技術是世界上許多圖像傳感器半導體研發公司試圖替代CCD的技術。經過多年的努力,作為圖像傳感器,CMOS克服了早期的諸多不足,發展到在圖像質量上可以與CCD技術相抗衡的水平。與CCD相比,CMOS具有體積小、功耗不到CCD的1/10、成本比CCD便宜1/3等優點。這使得它們更適合需要小空間、小尺寸、低功耗和對圖像噪聲和質量要求不是特別高的應用。例如大多數帶有輔助照明的工業檢測應用、安全應用、大多數手機攝像頭應用以及大多數消費類商用數碼相機應用。
隨著CMOS技術和工藝的不斷提升,CCD成本高、功耗高的缺點難以改善,高端CMOS的價格不斷下降。相信在未來的發展中,CMOS會占據越來越重要的地位。
CMOS圖像傳感器以其性?xún)r(jià)比高、處理速度快、功耗低等優勢迅速占領圖像傳感器市場。但是CMOS真的就沒有辦法更進一步了嗎?散熱和靈敏度仍然是CMOS的“痛點”。這時候就需要氧化鋁陶瓷線路板了。
散熱管理,提高CMOS圖像傳感器的壽命

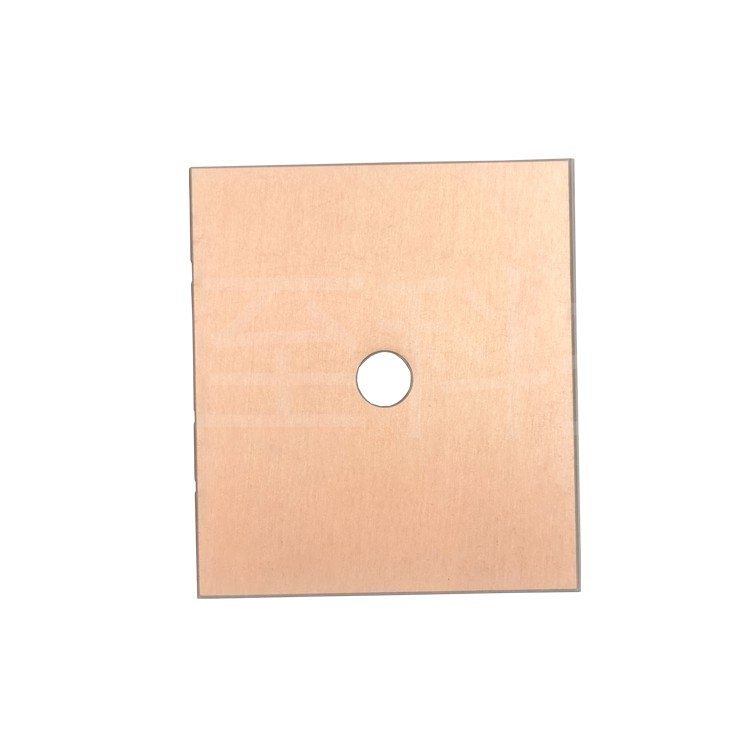

CMOS 圖像傳感器光學信號采集模式處于活動狀態,光電二極管產生的電荷會被晶體管直接放大輸出。當它處理快速變化的圖像時,電流變化頻繁,流量增加,導致它過熱。它會影響 CMOS 圖像傳感器的壽命和可靠性。由于 CMOS 圖像傳感器尺寸小,大部分熱量無法從表面散發。要想達到更好的散熱效果,只能從電路板做起。傳統板FR-4和FE-3無法滿足CMOS圖像傳感器的需求。展智科技的氧化鋁陶瓷電路板,憑借其高導熱性(20~27W/mK),可以滿足CMOS圖像傳感器的高散熱要求,而且陶瓷材料本身具有高強度和硬度、抗熱震性、絕緣性、化學性穩定性和對金屬的良好附著力可以進一步延長產品的使用壽命。
靈敏度提高,提高CMOS圖像傳感器像素。

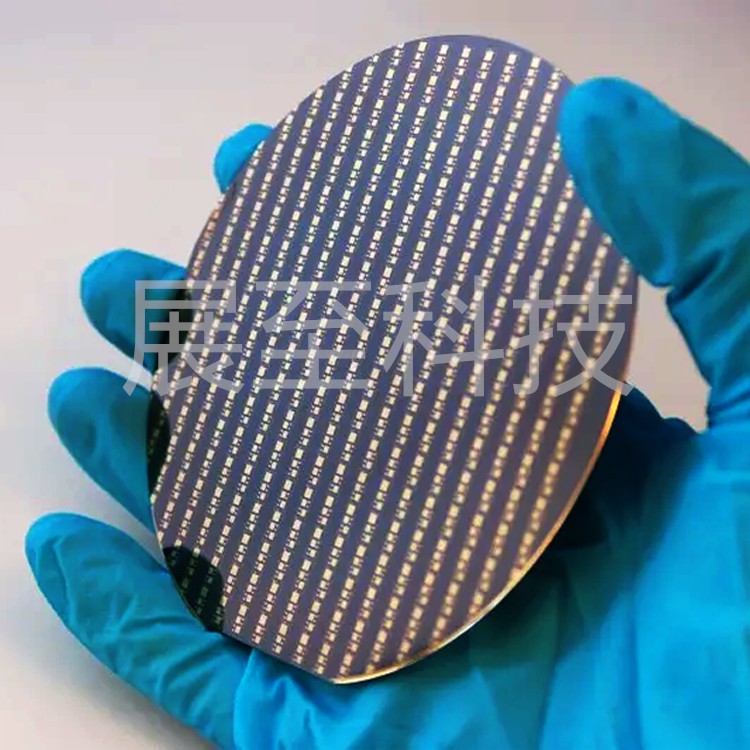

CMOS圖像傳感器的每個像素包括放大器和A/D轉換電路。過多的附加器件壓縮了單個像素的感光面積,使CMOS圖像傳感器的靈敏度低。 CMOS圖像傳感器供應商一直致力于縮小像素間距。展智科技的氧化鋁陶瓷線路板可高密度組裝(線/間距(L/S)分辨率可達20μm),是設備集成化和小型化的好幫手。陶瓷金屬化技術有HTCC、LTCC、DBC、DPC等工藝方法,但只有DPC薄膜技術采用磁控濺射將銅與陶瓷基板牢固結合,因此陶瓷電路板的金屬結晶性能較好。 ,平整度好,電路不易脫落,性能可靠穩定,從而有效提高芯片與基板的結合強度,有利于CMOS圖像傳感器的質量控制。除以上優點外,采用DPC薄膜技術的陶瓷電路板可實現基板立體化、布線立體化、耐腐蝕性能好,并使電路保持恒溫,更有利于發揮電路的性能和特性。 CMOS 圖像傳感器。
展智科技陶瓷電路板不僅能滿足CMOS圖像傳感器的散熱,更能滿足生命周期,以達到設備集成化、小型化等性能要求,更好地發揮CMOS圖像傳感器的優勢,并保證其劣勢能夠被最小化。
目前,CMOS圖像傳感器正朝著高分辨率、高靈敏度、集成化、智能化的方向發展。并且逐步取代CCD,毫無疑問,CMOS圖像傳感器市場不會就此止步,將會有更好的發展前景。
