AMB陶瓷基板已成為關鍵參與者

在一個技術進步無止境的世界中，金屬化陶瓷基板已成為關鍵參與者，使各個行業的創新成為可能。這些多功能材料因其獨特的電氣、熱和機械性能組合，在從電子到航空航天的各種應用中越來越突出。

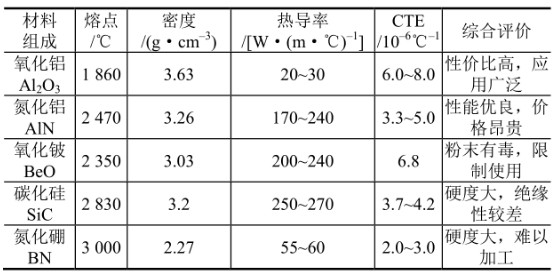

目前陶瓷基板的主要材料以氧化鋁（Al2O3）、氮化鋁（AlN）和氮化硅（Si3N4）三類為主。氧化鋁陶瓷基板價格低廉，生產工藝成熟，目前產量最大，應用面最廣。但是，氧化鋁陶瓷基板的導熱性能已無法滿足大功率芯片的散熱要求。綜合來看，氮化鋁陶瓷基板與氮化硅陶瓷基板最具發展前景。

陶瓷基板按照工藝主要分為DPC、DBC、AMB、LTCC、HTCC等基板。

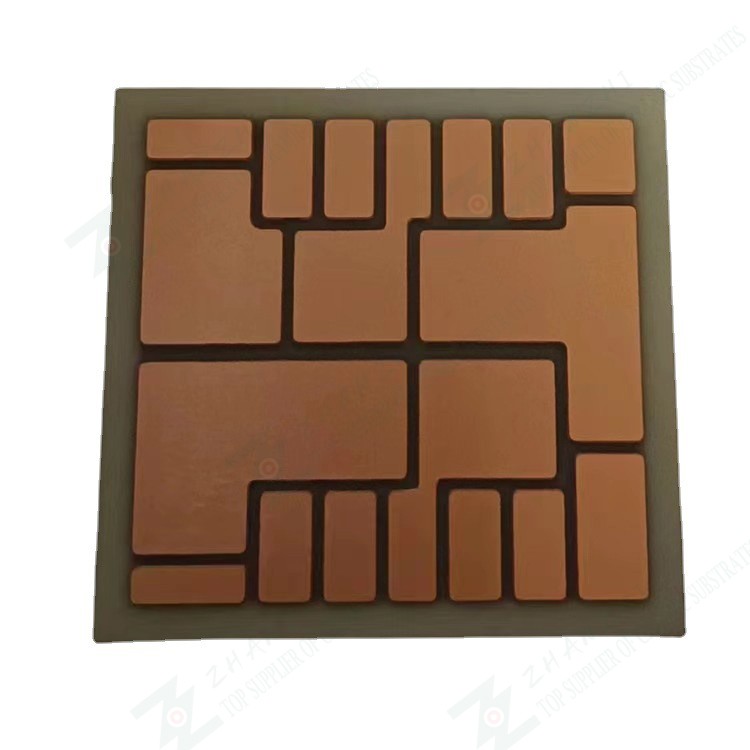

AMB陶瓷基板是DBC工藝的進一步發展，該工藝通過含有少量稀土元素的焊料來實現陶瓷基板與銅箔的連接，其鍵合強度高、可靠性好。

AMB工藝生產的陶瓷基板主要運用在功率半導體模塊上作為硅基、碳化基功率芯片的基底，AMB技術實現了氮化鋁和氮化硅陶瓷與銅片的覆接，相比DBC襯板有更優的熱導率、銅層結合力、可靠性等，可大幅提高陶瓷襯板可靠性，更適合大功率大電流的應用場景，逐步成為中高端IGBT模塊散熱電路板的主要應用類型。

此外，由于AMB氮化硅基板有較高熱導率，可將非常厚的銅金屬（厚度可達0.8mm）焊接到相對薄的氮化硅陶瓷上，載流能力較高。且氮化硅陶瓷基板的熱膨脹系數與第三代半導體襯底SiC晶體接近，使其能夠與SiC晶體材料匹配更穩定，因此成為SiC半導體導熱基板材料首選，特別在800V以上高端新能源汽車中應用中不可或缺。
