IGBT模塊因其優異的電氣性能,已經被廣泛的應用于現代電力電子技術中,DBC基板的設計是IGBT模塊結構設計中最重要的一環,DBC基板設計的優劣將直接影響到模塊的電氣特性,遵循一定的設計原則就可以很好的完成DBC基板的設計工作。

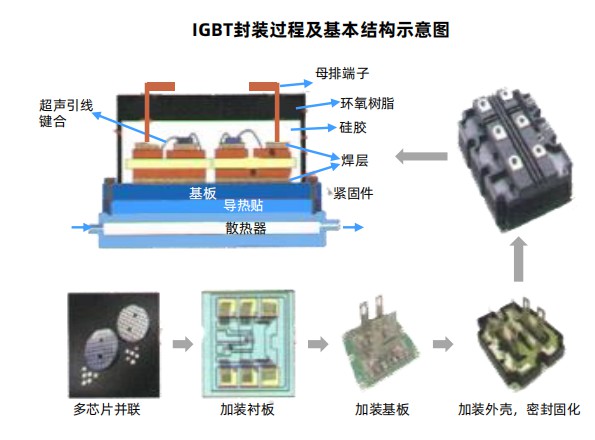

在IGBT模塊封裝設計中,承載IGBT芯片以及Diode芯片的DBC基板(Direct Bonding Cooper,簡稱DBC)的設計是IGBT模塊結構設計的關鍵技術,DBC基板的材質選擇、版圖設計等各種設計因素直接影響到IGBT模塊在完成封裝制造之后的各項電氣性能的優劣。
DBC基板版圖設計

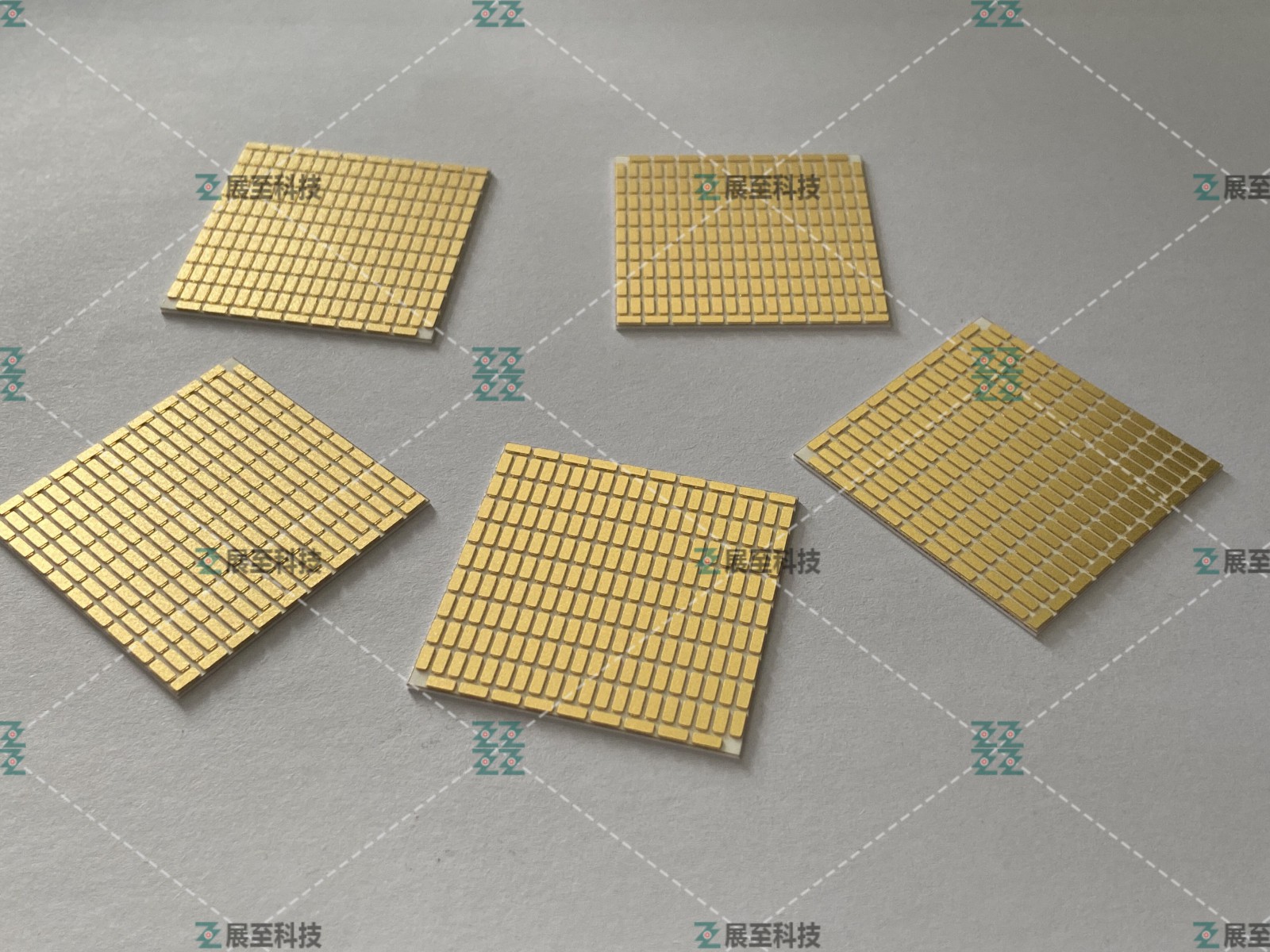

用于IGBT模塊等各種電力電子模塊的DBC基板主要類型為兩類,即Al2O3陶瓷基板和AlN陶瓷基板,兩種DBC基板在進行版圖設計過程中,遵循的基本設計原則一致。
DBC基板尺寸類型
DBC基板廠家會根據用戶需求,提供不同厚度DBC基板(不同厚度絕緣陶瓷層、不同厚度銅層),市場上現有DBC基板絕緣陶瓷層厚度類型主要有:0.25mm、0.32mm、0.38mm、0.5mm、0.63mm、1mm等類型,表面銅層厚度類型主要有:0.1mm、0.2mm、0.25mm、0.3mm、0.4mm、0.5mm等類型。不同厚度絕緣陶瓷層對應不同的絕緣等級,不同厚度銅層對應不同的電流承載能力,用戶可根據所設計模塊的絕緣耐壓需求、電流電壓等級以及散熱設計需求采用合適類型的DBC基板。需要注意的是,用戶在設計選擇過程中,DBC基板上下表面銅層盡量采用一致厚度,厚度差不可超越50um,且DBC基板銅層厚度不可大于陶瓷層厚度。同時,小尺寸DBC基板通常采用母板裁剪的方式制作,母板尺寸有限,各個DBC基板廠家所能提供的最大尺寸母板各異,因此用戶在模塊設計過程中要注意避免所設計的DBC基板版圖超越母板尺寸,造成DBC基板設計上的不合理。
DBC基板版圖設計原則
DBC基板在IGBT模塊中主要起到電氣連接承載各種芯片的作用,在進行DBC基板版圖的設計工作中,主要需要注意以下幾個方面:
上下銅層邊緣距離陶瓷層邊緣距離尺寸
工程技術人員會根據所設計的模塊絕緣耐壓、模塊結構特點、芯片排布方式等級選擇不同尺寸的基板尺寸,上下銅層邊緣距離陶瓷層邊緣距離要設計合理
上銅層版圖設計銅層線徑及銅層間距
DBC基板上銅層版圖設計是DBC基板設計的主要工作,版圖主要根據用戶模塊結構特點、芯片排布、散熱性能等因素進行設計,在DBC基板版圖設計過程中,在滿足各項要求下,需要注意各型DBC基板有最小線徑要求以及銅層最小間距要求,最小線徑、銅層最小間距與所選擇的銅層厚度有關,線徑過小、銅層間距過小會造成DBC基板通流能力不足、器件間隔絕緣耐壓不足等缺陷。
上銅層版圖設計銅層刻蝕誤差
DBC基板版圖實際尺寸為B±C,B值為工程技術人員設計值,會存在一個誤差值C,該誤差值與所選擇的DBC基板銅層厚度有關。
