從基板層面來看,陶瓷PCB有鋁基板、AlN基板、BeO基板、Si?N?基板、混合基板等。從電路板的層數來看,有單層、雙層、多層等。這里我們只根據陶瓷基板的不同來列出陶瓷PCB的類型。
氧化鋁基板
優點:價格便宜、導熱性好、電阻大、硬度高、電絕緣性高、耐腐蝕性強、生物相容性高
應用:白光、紅外、VCSEL LED燈
氧化鋁(Al2O?)PCB,或稱氧化鋁PCB,是當前市場上最常用的陶瓷PCB,因?yàn)槠鋬r(jià)格便宜且性能優良。氧化鋁具有良好的導熱性和電阻。因此,當使用氧化鋁PCB時,無需添加絕緣層。
氧化鋁PCB主要用于3W至5W功率的LED。為什么?因?yàn)閷?dǎo)熱性能不太好,無法滿足大功率器件的要求。
氧化鋁具有比半導體更高的熱膨脹系數。因此,您不能指望將氧化鋁 PCB 用于大規模集成電路。
但一般來說,如果您的設備對功率要求不是很高,那么氧化鋁 PCB 就足夠了。

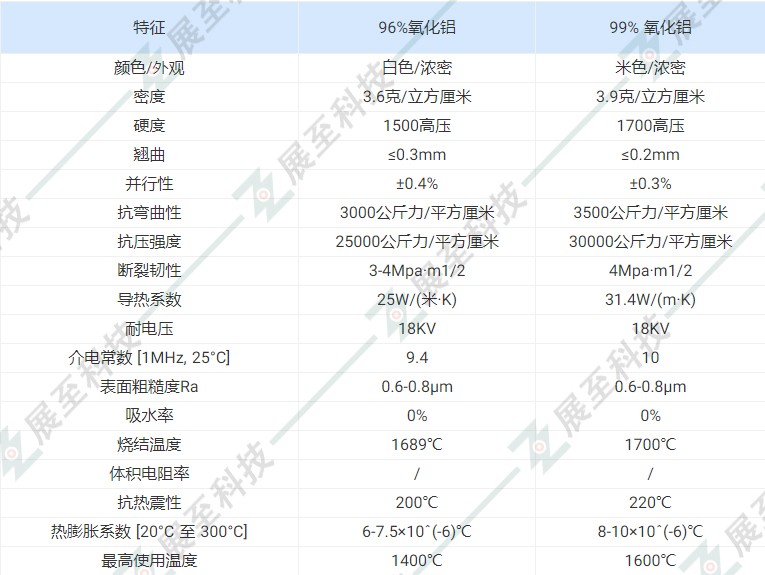

在氧化鋁PCB市場中,有75%、96%和99%氧化鋁PCB——純度越高,性能越好,但成本也越高。PCBONLINE 使用 96% 的氧化鋁來制造氧化鋁 PCB。為什么?因?yàn)檫@是為了質量和制造成本之間的平衡。從下表中,您會發現96%和99%氧化鋁在性能上并沒有太大差異。
氮化鋁PCB
優點:較高的導熱率和電阻、高硬度、高機械強度、較高的電絕緣性、耐腐蝕性強、生物相容性高、熱膨脹系數接近Si
應用:高功率LED、電源模塊、激光領域
氮化鋁 PCB 或 AlN PCB 的導熱率比氧化鋁 PCB 高 7 至 10 倍。為什么導熱系數首先被提及并且多次被提及?因?yàn)樗窃u價陶瓷PCB最重要的性能。
氮化鋁PCB被認為是未來最有前途的陶瓷PCB。使用它們,熱量可以立即從 IC 和其他昂貴的組件中消散。因此大功率器件,如LED船燈、卡車燈、太陽能電池模塊、大規模集成電路等均采用AlN PCB作為基板。熱量不會在芯片中積聚,因此設備可以在高電流下長時間正常工作。
AlN PCB 受到高功率 LED 和電源模塊歡迎的另一個原因是其與半導體 Si (3.5~4×10?-6°C) 相似的熱膨脹系數 (4.6×10?-6°C)。這些大功率器件的芯片是由硅制成的。由于熱膨脹系數相似,芯片在熱變形過程中不會從 AlN PCB 基板上脫落。

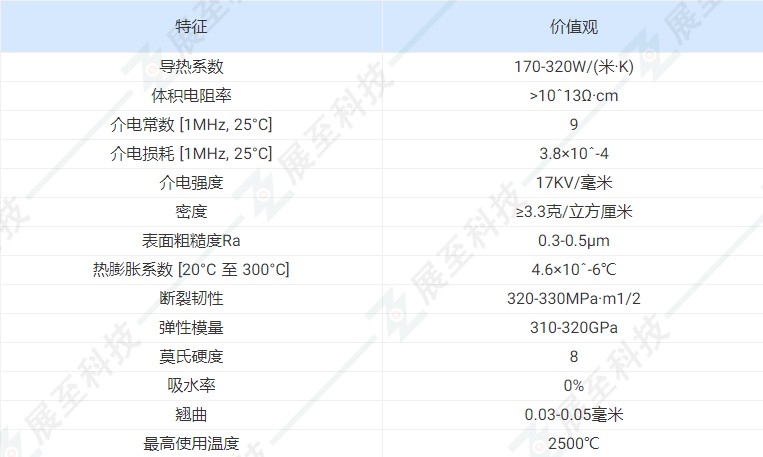

您可以在下表中查看 AlN PCB 的更多特性。
氮化硅PCB
優點:高導熱率、高強度、高斷裂韌性
應用:IGBT模塊、車載模塊、軍工、航天、航空模塊
與易碎的傳統陶瓷材料不同,在高溫下,氮化硅PCB或Si?N?PCB具有良好的機械強度和斷裂韌性。此外,Si?N? PCB 具有高導熱率 (80+W/mK)。此外,氮化硅PCB的熱膨脹系數與Si相匹配。
如您所知,車輛用 IGBT 模塊需要比工業級 IGBT 更高的導熱率。車輛模塊工作在振動環境中。為了安全起見,汽車材料還應具有良好的抗沖擊性能。
因此車輛級模塊均采用氮化硅PCB。出于同樣的原因,軍事、航天和航空模塊也采用 Si?N? PCB。
然而,氮化硅PCB的制造并不那么容易。當電路層濺射到氮化硅基板上時,結合并不穩定。換句話說,電路層可能會從陶瓷基板上脫落。值得慶幸的是,PCBONLINE 擁有用于車輛級 IGBT 模塊的氮化硅 PCB 的成功制造經驗。
氮化硅 PCB 的最后一個缺點是比其他陶瓷 PCB 的電阻和絕緣性較低。因此,當您設計 Si?N? PCB 項目時,請記住這一點。
碳化硅PCB
優點:即使在1400°C下也具有良好的強度,極高的導熱性和電阻,良好的半導體導電性,高硬度
應用:激光領域
碳化硅(SiC)和金剛石一樣,只是碳的比例不同。因此碳化硅PCB具有極高的熱阻。對于 SiC PCB 來說,在 1000°C 下工作很容易。這就是為什么它們可以用于激光領域。
SiC具有Si的特性,因此具有接近半導體的特性。換句話說,與其他陶瓷 PCB 不同,SiC PCB 不具有高絕緣性。
目前 SiC PCB 的制造成本極其昂貴。但未來,隨著制造技術的進步,我們可以期待碳化硅PCB有更多的應用。

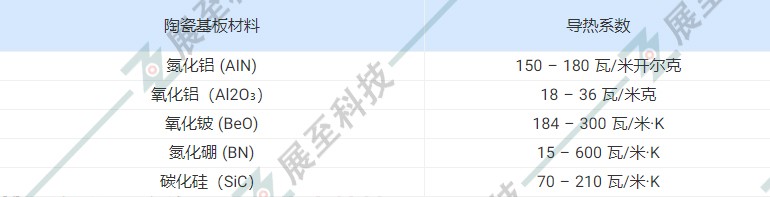

這是不同陶瓷 PCB 基板的導熱系數表。
